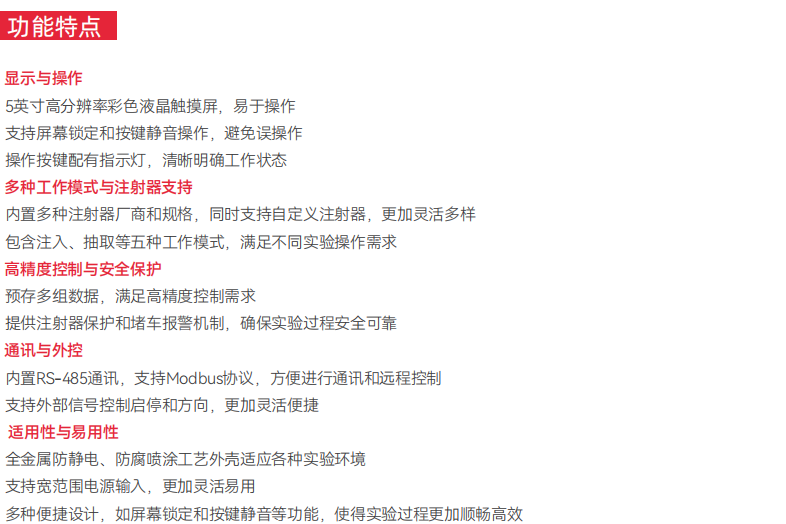

功能特点
雷弗TYD02-06型实验室注射泵采用一体化台式设计，5英寸高清液晶触摸屏显示及操作，可装卡6支塑料注射器或玻 璃进样针，注射器容量范围宽至10μL～60mL，流量范围0.184nL/min～99.06mL/min；
使用优异的控制系统和精密的机械结构，行程控制精度误差＜±0.35%，多种工作模式可选，功能强大，非常适用于 科研试验中各种流体的高精度微量传输；
传动丝杠的固定方式采用高强度航空轴承，相对于传统的铜套轴承，丝杠的使用寿命得到显著地提高，且精度更高；
强大的抗电磁干扰性能，可在高压静电电场下连续稳定运行；
RS485通讯，兼容Modbus协议，可与计算机、PLC、单片机等多种上位机组成自动化控制系统。
应用领域： 实验室、工业、检测仪器、等领域
典型应用：微球制备仪、静电纺丝、动物实验、涂胶机、质谱仪等设备
产品参数
| 技术参数 | |
| 行程 | ≤140mm |
| 推力调节 | 25%～100%任意可调 |
| 操作方式 | 触摸屏+常用功能按键 |
| 液量校正 | 通过校正程序获得更精确的液量 |
| 通信接口 | RS485，MODBUS协议 |
| 注射器规格 | 10μL-60mL |
| 工作模式 | 支持仅注入，仅抽取，注入/抽取，抽取/注入多种工作模式 |
| 行程控制精度 | 误差<±0.35%（当＞30%满行程时） |
| 线速度范围 | 1μm/min –150mm/min |
| 状态信号输出 | 1路指示启停状态，1路指示方向状态 |
| 行程分辨率 | 0.156μm/μstep |
| 掉电记忆 | 保持掉电前设置参数 |
| 通道数 | 6 |
| 注射器选择 | 内置主要厂家，主要型号注射器供选择；可使用自定义注射器，直接输入注射器内径 |
| 其他功能 | 暂停和停止；按键音提示；锁定参数；快进和快退；显示亮度调节 |
| 适用电源 | AC100～240V，50/60Hz |
| 工作环境 | 环境温度5～40℃，相对湿度<80% |
| 额定线性推力 | >20kgf |
| 控制信号输入 | 1路控制启停，1路改变运行方向 |

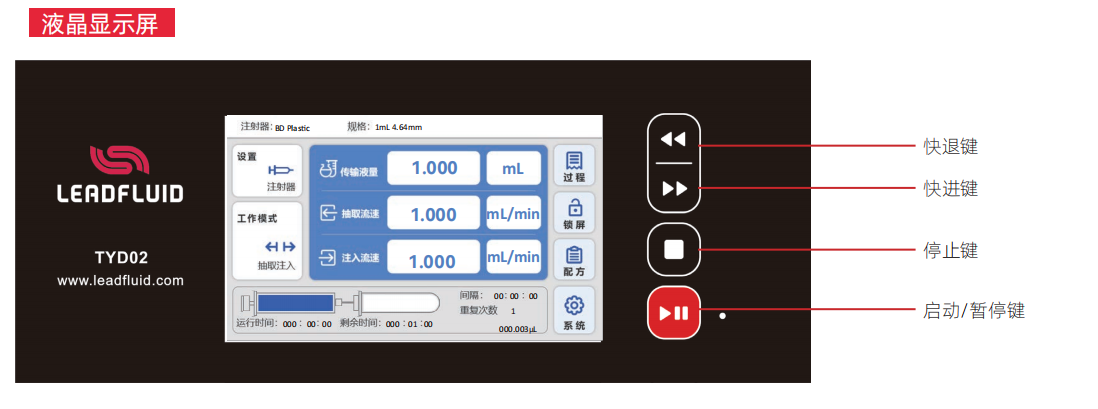

| 显示方式 | 5英寸彩色液晶屏显示；同屏幕显示传输液量、剩余液量、流量、运行方向、注射器规格等；动画显示运行状态 |
| 流量范围 | 0.184nl/min(10μL) – 99.06ml/min(60mL) |
| 防护等级 | IP31 |
| 外形尺寸(长×宽×高） | 290×258×183.5mm |
| 重量 | 5.55kg |
注射器规格与流量参考表
注射器规格 |
注射器内径 |
小流量 |
大流量 |
10μL |
0.485mm |
184pL/min |
27.711μL/min |
25μL |
0.729mm |
417pL/min |
62.608μL/min |
50μL |
1.03mm |
833pL/min |
124.984μL/min |
100μL |
1.457mm |
1.667nL/min |
250.092μL/min |
250μL |
2.304mm |
4.169nL/min |
625.383μL/min |
500μL |
3.256mm |
8.326nL/min |
1.248mL/min |
1000μL |
4.608mm |
16.676nL/min |
2.501mL/min |
1mL |
4.699mm |
17.342nL/min |
2.601mL/min |
3mL |
8.585mm |
57.885nL/min |
8.682mL/min |
5mL |
11.989mm |
112.89nL/min |
16.933mL/min |
10mL |
14.427mm |
163.471nL/min |
24.520mL/min |
20mL |
19.05mm |
285.023nL/min |
42.753mL/min |
30mL |
21.59mm |
366.09nL/min |
54.914mL/min |
50mL |
28.99mm |
660.428nL/min |
99.06mL/min |
60mL |
28.99mm |
660.428nL/min |
99.06mL/min |

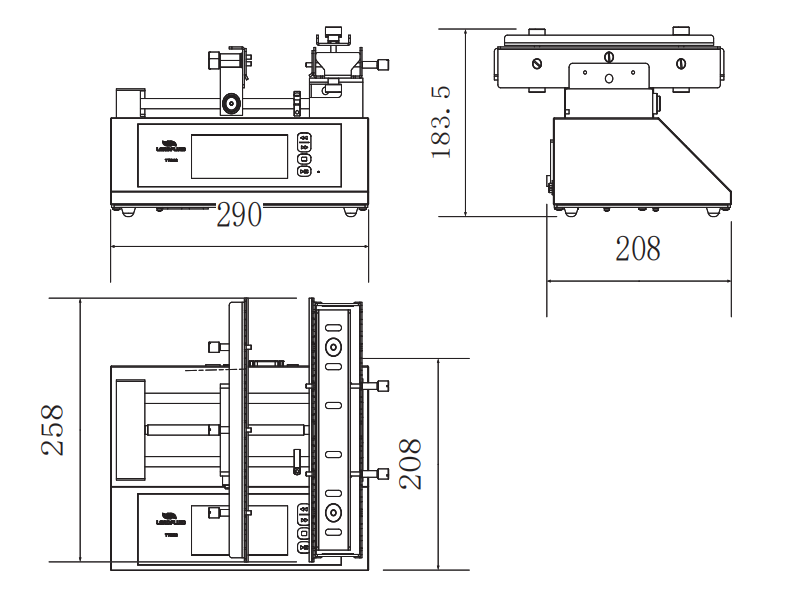

| 尺寸图（单位：mm） | |
 |
